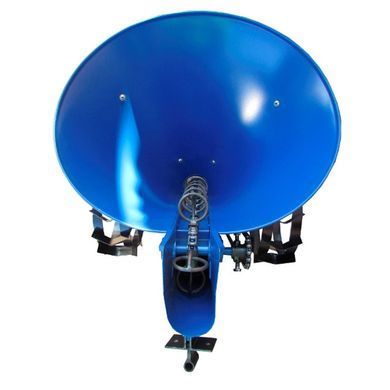

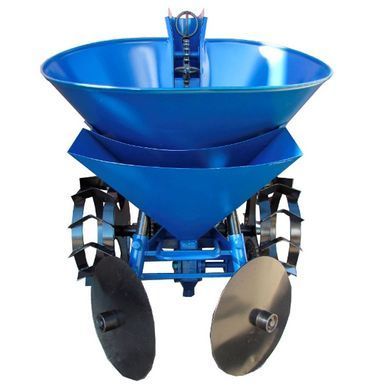

Картофелесажалка цепная Премиум (20 литров, бункер для удобрений)
Однорядная цепная картофелесажалка с бункером для внесения минеральных удобрений предназначена для механизации посадки картофеля и одновременного внесения удобрений. Агрегатируется с мотоблоками и мототракторами мощностью от 6 л.с.
Принцип действия картофелесажалки с бункером для удобрений:
Приводы механизма посадки и дозирования удобрений приводятся в действия от опорных колес через приводной вал. Вращающий момент с приводного вала передается на механизм посадки и дозирующее устройство через цепную передачу, оснащенную роликовым натяжителем. Натяжитель необходим для исключения провисания цепи после регулирования шага посадки и частоты внесения удобрений. Регулировка производится путем перемещения цепи на дополнительные звездочки.
Конструкция основных узлов картофелесажалки для мотоблока:
Опорные колеса и приводной вал:
- колеса-грунтозацепы имеют диаметр 340 мм, толщина обода - 3 мм, ширина - 110 мм;
- диаметр приводного вала 25 мм.
Механизм посадки и дозирующее устройство:
Основной узел картофелесажалки — бункер с шахтой в которой размещен механизм посадки. В шахте расположены опорные звездочки с цепью и корзинками. В механизме посадки используется приводная цепь ПР-12,7 — 18,2 (муравей, число звеньев 98), на ней установлено 12 корзинок диаметром 50 мм.
Бункер для картофеля емкостью 20 литров изготовлен из листовой стали толщиной
0,8 мм. На заднюю часть бункера устанавливается дозирующее устройство барабанного типа, для дозированного внесения минеральных удобрений.
Килевидный сошник картофелесажалки изготовлен из листовой стали толщиной 2 мм. Киль сошника усиленный, толщина - 3 мм.
Для загортания посаженого картофеля и создания грунтового гребня на раму из стального уголка 32х32х3 мм, установлены регулируемые дисковые окучники диаметром 275 мм и толщиной 2 мм. Плавное и надежное вращение каждого диска обеспечивает пара 202 подшипников.
Прицепной узел:
В зависимости от модели тягового агрегата, картофелесажалка может комплектоваться различными прицепными узлами. Прицепной узел крепится с помощью болтовых соединений к специальному кронштейну. Для обеспечения стабильной работы картофелесажалки на неровностях почвы, кронштейн закреплен на подвижной втулке.
Стандартная комплектация:
- картофелесажалка с бункером для внесения минеральных удобрений;
- прицепное устройство;
- приводные колеса – 2 шт.;
- дисковые загортачи – 2 шт.;
- сошник килевидного типа.
Технические параметры:
- габаритные размеры: 900х700х950 мм;
- емкость бункера для картофеля: 20 л;
- емкость бункера для удобрений: 4 л;
- тип удобрений: сухое, гранулированное;
- шаг посадки картофеля и внесения удобрений: Z1 – 26 ≈ 250 мм, Z2 – 36 ≈ 200 мм;
- глубина посадки: 50 - 100 мм;
- рекомендованный диаметр картофеля: 40 мм;
- ширина колеи: 550, 650 мм;
- версия мотоблока – Zirka-105; Zirka-135; Zirka-61; Нево;
- версия мототрактора – Кот набор №1; Кот набор казак
- тип – бункерная
- класс трактора – мотоблок; мототрактор
- количество рядов – 1;
- бункер для удобрений – есть;
- ширина междурядий – 600 мм; 600-700 мм;
- вес – 36 кг
Перед отправкой товара обязательно согласуйте с менеджером совместимость оборудования с мотоблоком или трактором.
