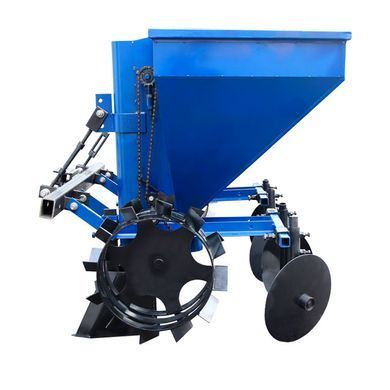

Картофелесажалка двухрядная для мототрактора
Картофелесажалка КС11 может быть агрегатирована к мототракторам, оснащенным одноточечным прицепным устройством. Предназначена для механизированной посадки картофеля на предварительно обработанных и подготовленных грунтах, при влажности не более 30%.
Особенности конструкции
Узел прицепной коробочки имеет три присоединительных отверстия (центральное отверстие с втулкой Ø21 мм, и два боковых Ø17,5 мм). Ширина рамы прицепного узла составляет 1000 мм. Фиксация положения копалки осуществляется при помощи распорных болтов.
Дозирующее устройство основано на цепной передаче, в которой корзинки под картофель крепятся к цепи. Цепь имеет 104 звена, установлено 13 корзинок диаметром 50 мм. Расстояние между корзинками составляет 8 звеньев.
Бункер изготовлен из листовой стали толщиной 1 мм. Рамка в основании картофелесажалки КС11 выполнена из уголка 40х40х4 мм. Хомут крепления талрепа к бункеру имеет толщину 5 мм, а соответственная крепежная пластина толщину 8 мм. Нижние основание прицепного устройства изготовлено из стальной полосы 6х40 мм.
Колеса-грунтозацепы имеют диаметр 318 мм, толщина обода составляет 4 мм, ширина 150мм. Приводной вал имеет диаметр 30 мм. Валы картофелесажалки соединены между собой специальной втулкой. Каждый бункер имеет индивидуальный привод со звездами.
Сошник изготовлен из листовой стали толщиной 2 мм.
Для окучивания посаженого картофеля используются дисковые окучники диаметром 275 мм, изготовленные из листовой стали толщиной 2 мм. Установлена пара 202 подшипника.
Имеется возможность регулировки шага посадки в ряду,доступны варианты для установки 200 мм и 250 мм. Ширина междурядий фиксированная – 600 мм.
Принцип действия:
Вращающий момент от колес картофелесажалки передается на вал, на котором установлены звезды, с помощью которых осуществляется регулировка шага посадки в ряду. Приводные звезды соединены со звездой верхнего вала цепной передачей, имеется также успокоитель цепи. Внутри шахты также установлена пара звезд – верхняя и нижняя, которые соединены между собой цепью, на которой установлены ячейки для картофеля.
При помощи килевидного сошника картофелесажалка нарезает грядку. Уложенный картофель засыпается при помощи дисковых окучников.
Оптимальная рабочая скорость минитрактора составляет 5 км/час.
Стандартная комплектация:
- прицепное устройство, картофелесажалка (2 бункера);
- приводные колеса – 2 шт.;
- дисковые загортачи – 4 шт.;
- сошник килевидного типа – 2 шт.
Дополнительная комплектация:
Бункер для внесения минеральных удобрений (может быть установлен отдельно, в случае, если вы уже имеете картофелесажалку).
Технические параметры:
- габаритные размеры одного бункера: 875х800х960 мм.
- емкость 1 бункера для картофеля - 60 л.
- версия мототрактора – Скаут Т-18; Скаут Т-24
- тип – бункерная
- класс трактора – мототрактор
- количество рядов – 2
- объем бункера (общий) – 2*60 л
- бункер для удобрений - доп. комплектация
- шаг посадки – 200, 250 мм
- ширина междурядий - 600 мм
- вес – 93,5 кг
Перед отправкой товара обязательно согласуйте с менеджером совместимость оборудования с мотоблоком или трактором.
