КИТ набор №5 (длинный), 4б. (КТ16), КИТ набор №5 (длинный), 5б. (Кт18).
Комплекты КТ16 и КТ18 предназначены для самостоятельного переоборудования мотоблока в полноценный мототрактор. Переоборудованию подлежат мотоблоки "Зирка", "Кентавр", "Форте", "Булат", "Добрыня", "Зубр", "Заря" и т.д. Основные требования к мотоблоку:
- двигатель водяного охлаждения мощностью 8, 10, 12 л.с;
- боковой вал отбора мощности расположен справа на коробке передач.
Детальная информация о переоборудовании изложена в статье: «Требования к мотоблоку для переделки в мототрактор».
В комплектацию может входить задний подъёмный механизм на 4 болта или на 5 болтов (в зависимости от типа крепления на мотоблоке).
Технические характеристики:

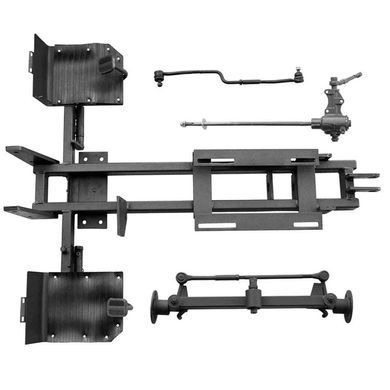

Основной узел комплекта переоборудования – рама. Она изготовлена из профильной трубы сечением 60х30х3 мм. Длина рамы 1060 мм.
Передний мост усиленный, выполнен из профильной трубы сечением 60 × 40 мм, стенка 4 мм. Расстояние между ступицами 770 мм, ширина задней колеи регулируемая (650-730 мм). Ступицы переднего моста изготовлены под жигулевское колесо, разболтовка 4 × 98 мм. Также возможно использование «докаток». Передние колеса в комплект не входят (при необходимости можно заказать отдельно). Толщина ступицы 6 мм.
В механизмах рулевого и тормозного управления использованы узлы от автомобилей «ВАЗ» и «Москвич».
Накладки на спинку и сиденье выполнены из дерева с использованием поролоновой подложки и обшиты искусственной кожей.
Переоборудование в мототрактор существенно расширяет функционал и удобство использования мотоблока. Подъёмные механизмы позволяют работать с таким орудиями и оборудованием как: плуг, картофелесажалка и картофелекопалка, сеялка и чеснокосажалка, мульчер (как переднего, так и заднего типа подключения), опрыскиватель, лопата-отвал, косилка, прицеп, измельчитель веток и дровокол и т. д.

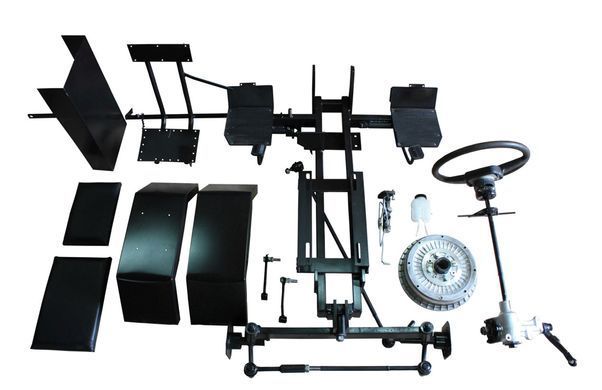

Базовая комплектация:
- Рулевая система (рулевая колонка «Жигули» или «Москвич», рулевое колесо, усиленные передний мост, ступицы).
- Рама с продольной тягой.
- Основа сиденья.

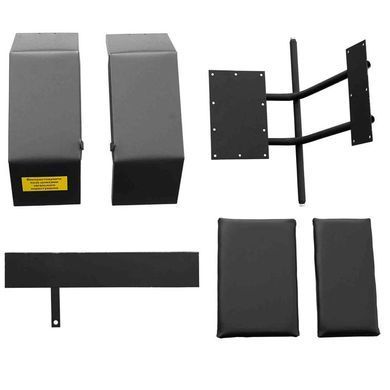

- Накладки на спинку и сиденье.
- Защита ремней.
- Защитные щитки на задние колеса.
- Рычаги выключения блокировки полуоси.

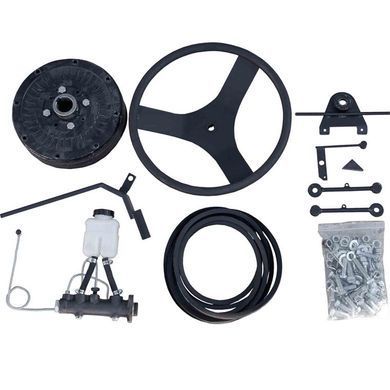

- Тормозная система гидравлического типа (тормозные цилиндры – главный и рабочий, емкость для тормозной жидкости, соединительные трубки, тормозной барабан с опорным диском).
- Комплект ремней В 2240 – 2 шт.
Вес базового комплекта: 79,8 кг.
Дополнительная комплектация (входит в комплект №5) - задний подъемный механизм, комплект установки активной фрезы, передний подъемный механизм, комплект под роторную косилку.
Задний подъемный механизм:
- Рычаг подъема механизма.
- Кронштейн заднего подъемного механизма.
- Поворотная стойка заднего подъемного механизма.
- Прицепное устройство.
- Тяга заднего подъемного механизма.
- Ось подъемного механизма.
- Шкворень подъемного механизма.
Вес дополнительного комплекта: 16,5-17,7 кг.

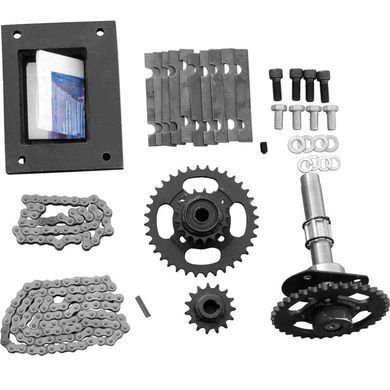

Комплект установки активной фрезы:
- Вал фрезы.
- Переходная плита фрезы.
- Ведущая звездочка привода фрезы.
- Промежуточная звездочка привода фрезы.
- Ведомая звездочка привода фрезы.
- Цепь ведущей звездочки привода фрезы.
- Цепь ведомой звездочки привода фрезы.
Вес дополнительного комплекта: 9,2 кг.
Передний подъемный механизм:
- Подрамник переднего подъемного механизма.
- Рычаг переднего подъемного механизма.
- Вал рычага переднего подъемного механизма.
- Тяга переднего подъемного механизма.
- Кулиса переднего подъемного механизма.
- Кулиса переднего подъемного механизма.
- Фиксатор рычага.
- Пружина фиксатора.
Вес дополнительного комплекта: 7,8 кг.

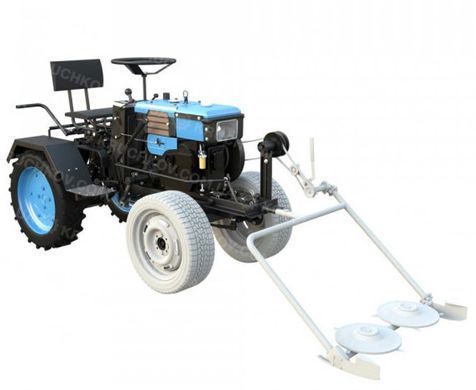

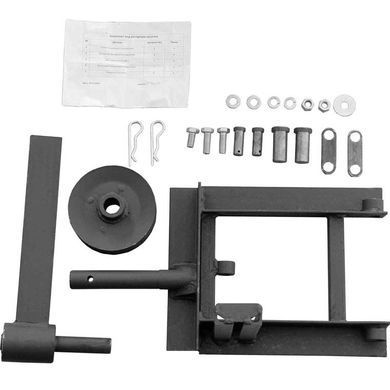

Переходник под роторную косилку:
- Рамка подъемного механизма роторной косилки.
- Натяжной промежуточный ролик.
- Тяга подъема косилки.
- Вал рамки подъемного механизма роторной косилки.
Вес дополнительного комплекта - 10,3 кг.
Прилагается подробная инструкция по сборке.
