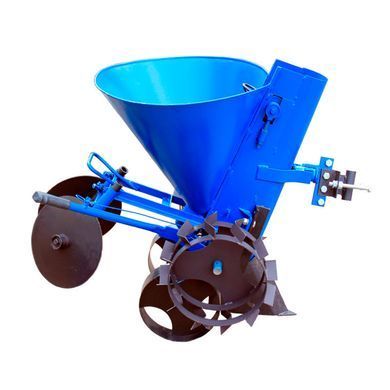

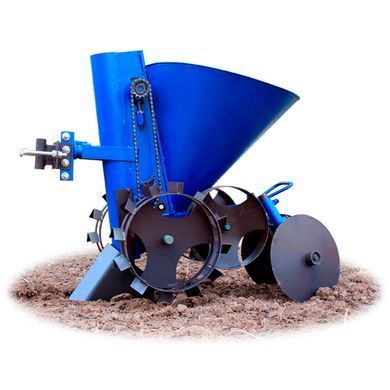

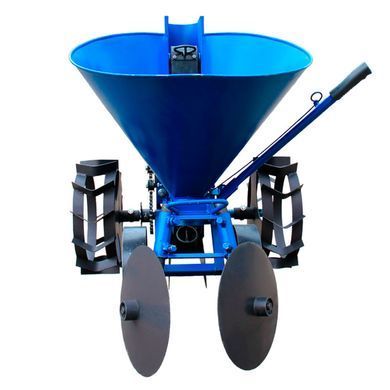

Картоплесаджалка (стрічка+трансп.колеса)
Однорядная ленточная картофелесажалка предназначена для механизации посадки картофеля. Агрегатируется с мотоблоками и мототракторами мощностью от 6 л.с.
Принцип действия картофелесажалки
Привод механизма посадки приводится в действия от опорных колес через приводной вал. Вращающий момент с приводного вала передается на механизм посадки через цепную передачу, оснащенную роликовым натяжителем. Натяжитель необходим для исключения провисания цепи после регулирования шага посадки. Регулировка производится путем перемещения цепи на дополнительные звездочки.
Конструкция основных узлов картофелесажалки для мотоблока
Опорные колеса и приводной вал:
- колеса-грунтозацепы имеют диаметр 340 мм, толщина обода - 3 мм, ширина — 110 мм;
- диаметр приводного вала 25 мм;
- дополнительные транспортные колеса (применяются для удобства при разворотах, приводятся в действие специальным рычагом переключения). Диаметр колеса составляет 240 мм.
Механизм посадки:

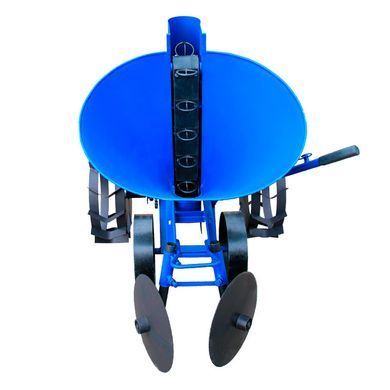

Основной узел картофелесажалки — бункер с шахтой в которой размещен механизм посадки. В шахте расположены опорные звездочки с лентой и корзинками. В механизме посадки используется транспортерная лента БНКЛ-65 175х4х96 (ГОСТ 23831-79), на ней установлено 12 корзинок диаметром 50 мм.
Бункер для картофеля емкостью 20 литров изготовлен из листовой стали толщиной 0,8 мм.

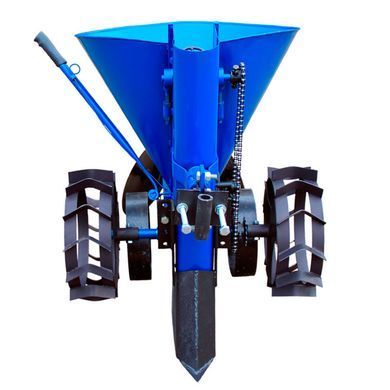

Килевидный сошник картофелесажалки изготовлен из листовой стали толщиной 2 мм. Киль сошника усиленный, толщина - 3 мм.
Для загортания посаженого картофеля и создания грунтового гребня на раму из стального уголка 32х32х3 мм, установлены регулируемые дисковые окучники диаметром 275 мм и толщиной 2 мм. Плавное и надежное вращение каждого диска обеспечивает пара 202 подшипников.
Прицепной узел:
В зависимости от модели тягового агрегата, картофелесажалка может комплектоваться различными прицепными узлами. Прицепной узел крепится с помощью болтовых соединений к специальному кронштейну. Для обеспечения стабильной работы картофелесажалки на неровностях почвы, кронштейн закреплен на подвижной втулке.
Стандартная комплектация:
- картофелесажалка ленточная;
- прицепное устройство;
- приводные колеса – 2 шт.;
- дисковые загортачи – 2 шт.;
- сошник килевидного типа.
Технические параметры:
- габаритные размеры: 860х740х950 мм;
- шаг посадки картофеля: Z2 – 36 ≈ 200 мм (базовая установка), Z1 – 26 ≈ 250 мм (требуется изъятие из цепи 2 звеньев);
- глубина посадки: 50 - 100;
- рекомендованный диаметр картофеля: 40;
- ширина колеи: 550, 650;
- Версия мотоблока – Zirka-105; Zirka-135; Zirka-61
- Версия мототрактора – Кит набор №1; Кит набор Казак
- Тип – бункерная
- Класс трактора – мотоблок; мототрактор
- Количество рядов – 1
- Объем бункера (общий) – 20 л.
- Привод – ленточный
- Шаг посадки – 200, 250 мм
- Вес – 38,3 кг
Перед отправкой товара обязательно согласуйте с менеджером совместимость оборудования с мотоблоком или трактором.
