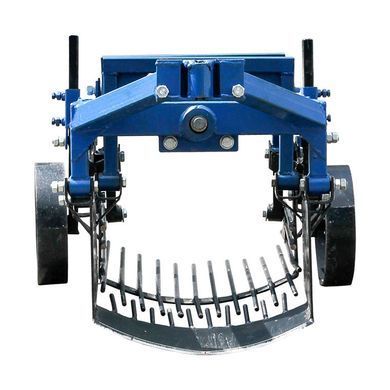

Картофелекопатель вибрационный "Мотор Сич" с валом привода
Вибрационный картофелекопатель специально разработан для использования с мотоблоками «Мотор Січ». Для нормальной работы вибрационного картофелекопателя желательно предварительно очистить участок от ботвы.
Принцип работы

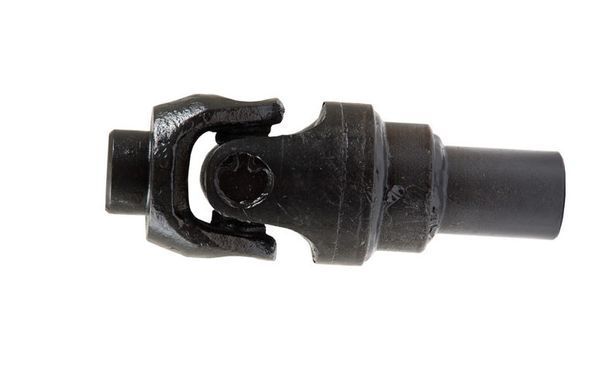

Картофелекопатель приводится в действие от вала отбора мощности мотоблока. Вращающий момент от вала отбора мощности передается через специальный карданный вал (входит в стандартную комплектацию модели КК15) на вал привода картофелекопателя. На приводном валу картофелекопалки установлено два эксцентрика, каждый из которых через собственные толкатели приводит в действие нож и грохот. В процессе уборки нож подрезает и рыхлит почву и она вместе с картофелем продвигается на грохот. На сетке грохота клубни отделяются от почвы и выбрасываются на поверхность рядка. Раздельный привод грохота и ножа с помощью двух эксцентриков обеспечивает снижение вибрации и позитивно сказывается на работе активного ножа, который более бережно выкапывает картофель. Регулировка глубины выкапывания осуществляется благодаря опорным колесам.
Конструкция
В конструкции картофелекопателя можно выделить следующие элементы:
- рама с прицепным узлом;
- активный нож;
- активный грохот;
- опорные колеса;
- вал привода в сборе.
Продольная рама картофелекопателя изготовлена из стальной профильной трубы сечением 40 × 40 мм, толщина стенки – 2 мм. Поперечная рама изготовлена из профильной трубы сечением 60 × 30 мм, толщина стенки – 3 мм. Для обеспечения прочности и надежности конструкции имеются дополнительные перемычки и усилители. Максимальный диаметр приводного вала составляет 34 мм. Прицепной узел разработан специально для использования с мотоблоками «Мотор Січ» и имеет такие параметры:
- высота прицепной коробочки – 70 мм;
- ширина – 140 мм;
- диаметр отверстия под палец – 16,2 мм.
Активный нож имеет ширину 382,5 мм, его толщина составляет 5 мм. Нож имеет заточенную кромку.
Сетка активного грохота образована 15 прутками. Их длина – 500 мм, толщина – 10 мм.
Опорные колеса крепятся при помощи болтового соединения, что дает возможность регулировать их положение.
Габаритные размеры:
- высота – 505 мм;
- ширина – 680 мм по крайним точкам колес и 445 мм по крайним точкам рамы;
- длина – 998 мм (от края прицепного до края грохота);
- вес изделия: 51 кг.
Перед отправкой товара обязательно согласуйте с менеджером совместимость оборудования с мотоблоком или трактором.
