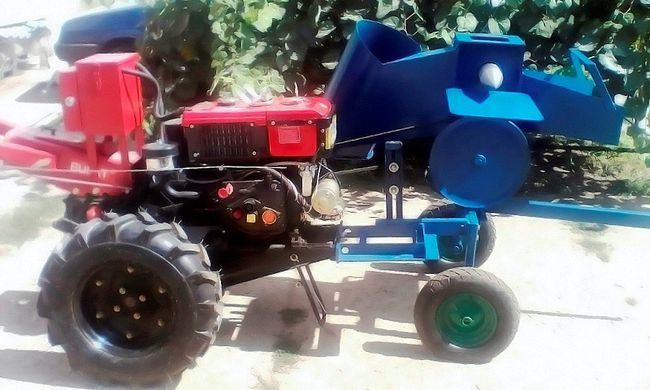

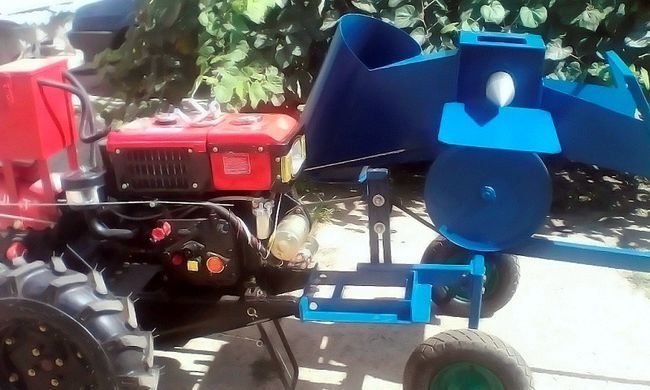

Дровокол (подрібнювач гілок під мотоблок з шківом без конуса, двостороння заточка ножів), ДР7.
Подрібнювач гілок з приводом від мотоблока призначений для рубання сирих гілок діаметром до 50 мм на відрізки по 100-120 мм. Може агрегатуватися з мотоблоками, оснащеними двигунами водяного охолодження.
Особливості конструкції подрібнювача гілок для мотоблока
Основний вузол подрібнювача гілок – серцевина. Корпус серцевини подрібнювача гілок виготовлений із сталевого кутика 5 × 40 × 40 мм і листової сталі товщиною 5 мм. Всередині корпусу на підшипникових вузлах встановлені три вали, на яких зібраний шестеренчастий редуктор з коефіцієнтом редукції 4,875. Шестерні та вали виготовлені зі сталі марки 45. Ці вузли додатково проходять термічну обробку.

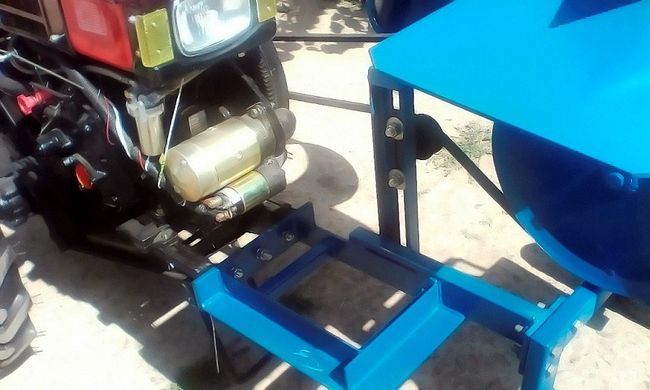

Серцевина подрібнювача закріплена на раму з пневматичними колесами. Транспортування подрібнювача гілок для мотоблока здійснюється за допомогою дишла, яке кріпиться до причіпного вузла мотоблока.
Ріжуча система складається із 8-ми ножів, які встановлені на верхній і середній вали. Завдяки використанню в редукторі системи з трьох шестерень вали синхронно обертаються в різних напрямках.
У подрібнювачі гілок використовуються ножі, виготовлені з конструкційної сталі марки 45, яка добре тримає ріжучу кромку і має високу стійкість до механічних навантажень. Ножі мають двосторонню заточку, ріжучі кромки сходяться встик. Ножі не проходять термічну обробку.
Принцип дії подрібнювача гілок
Оберти від маховика двигуна мотоблока передаються за допомогою пасової передачі на шків подрібнювача гілок, який приводить в дію механізм редуктора. Гілки подаються до подрібнювача гілок через бункер для завантаження, а оберти ножів затягують їх до ріжучого пристрою. Після подрібнення сировина викидається через бункер вивантаження.
Стандартна комплектація подрібнювача гілок для мотоблока
Серцевина, рама з колесами, причіпний вузол, знімне дишло, натягувач ременя, бункер завантаження, бункер вивантаження, ремінь.
Додаткова комплектація
Конус і стіл для коління дров.
Технічні параметри подрібнювача гілок для мотоблока:
- рама з серцевиною: 125 × 80 × 60 см;
- завантажувальний бункер: 65 × 45 × 25 см;
- бункер вивантаження: Ø27 × 50 см;
- вага пристрою – 99 кг.
